火焰图的定义和分类

火焰图整个图形看起来就像一个跳动的火焰，这就是它名字的由来。火焰图有以下特征：

1. 每一列代表一个调用栈，每一个格子代表一个函数。纵轴展示了栈的深度，按照调用关系从下到上排列。最顶上格子代表采样时，正在占用 cpu 的函数；
2. 横轴的意义是指火焰图采集的多个调用栈信息，通过按字母横向排序的方式将众多信息聚合在一起。（需要注意的是它并不代表时间）例如on-cpu 火焰图的横轴格子的宽度代表其在采样中出现频率，所以一个格子的宽度越大，说明它是瓶颈原因的可能性就越大；
3. on-cpu 火焰图格子的颜色是随机的暖色调，方便区分各个调用信息。其他的采样方式也可以使用火焰图， on-cpu 火焰图横轴是指 cpu 占用时间，off-cpu 火焰图横轴则代表阻塞时间。采样可以是单线程、多线程、多进程甚至是多 host。

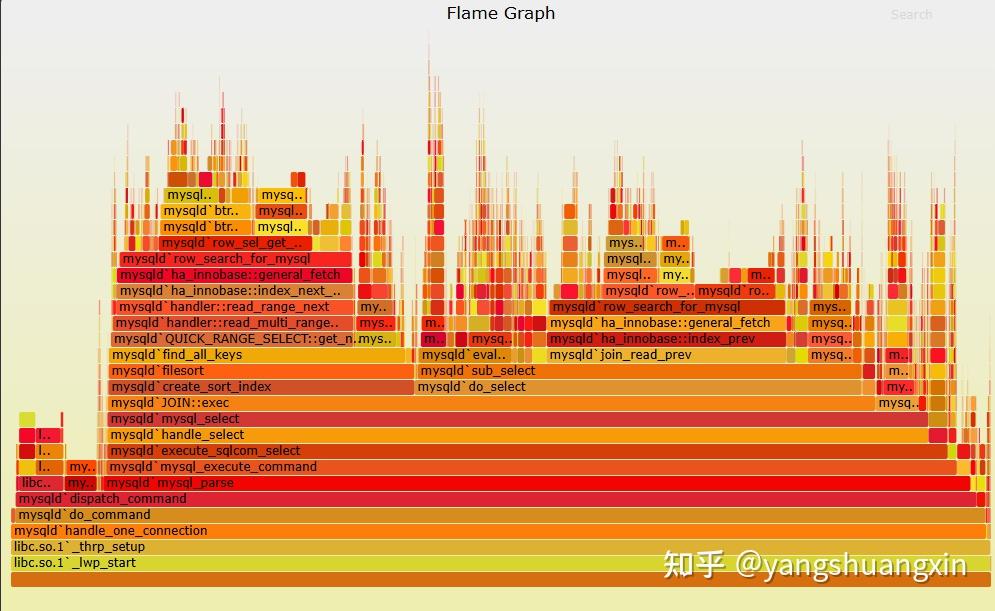

火焰图

原图： queue.acm.org/downloads

火焰图可以分析函数执行的频繁程度(占用cpu时间，或者阻塞的时间)、可以分析哪些函数经常阻塞、可以分析哪些函数频繁分配内存等分析程序的性能瓶颈。

常见的火焰图类型有 On-CPU、Off-CPU，还有 Memory、Hot/Cold、Differential 等等。它们有各自适合处理的场景。

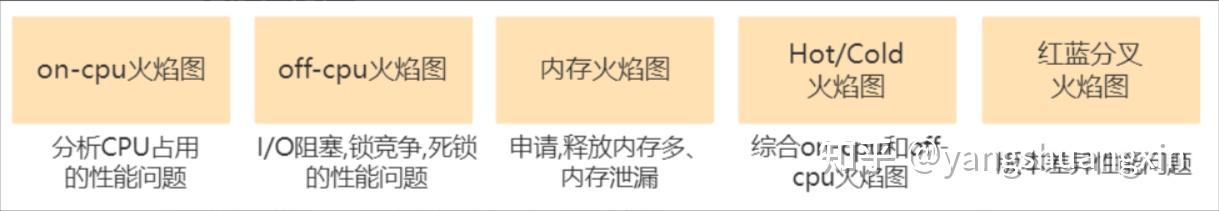

火焰图类型

火焰图类型	横轴含义	纵轴含义	解决问题	采样方式
on-cpu火焰图	cpu占用时间	调用栈	找出cpu占用高的问题函数，并且分析代码热路径	固定频率采样cpu调用栈
off-cpu火焰图	阻塞时间	调用栈	IO、网络等阻塞场景导致的性能下降；锁竞争、死锁导致的性能下降问题	固定频率采样阻塞事件调用栈
内存火焰图	内存申请/释放函数调用次数	调用栈	内存泄漏问题；内存占用高的对象/申请内存多的函数；虚拟内存或物理内存泄漏问题	有四种方式：跟踪malloc/free；跟踪brk；跟踪mmap；跟踪页错误
Hot/Cold火焰图	on-cpu和off-cpu综合展示	调用栈	需要结合cpu占用以及 阻塞分析 的场景；off-cpu火焰图无法直观判断的场景	on-cpu火焰图和off-cpu火焰图结合
红蓝分叉火焰图	红色表示上升，蓝色表示下降	调用栈	处理不同版本性能回退问题	对比两个on-cpu火焰图

如果是 CPU 瓶颈则使用 On-CPU 火焰图 ，（先看cpu是不是快到百分百）：

on-cpu火焰图

如果是 IO 或锁的瓶颈则使用 Off-CPU 火焰图 （如果cpu占用率不高，就需要用off-cpu）：

off-cpu火焰图

如果无法确定当前的瓶颈到底是什么，可以通过压测工具来确认：

1. 通过压测工具看看能否让 CPU 使用率趋于饱和, 如果能那么使用 On-CPU 火焰图。
2. 如果不管怎么压, CPU 使用率始终上不来, 那么多半说明程序被 IO 或锁卡住了, 此时适合使用 Off-CPU 火焰图。

如果还是确认不了，可以On-CPU 火焰图和 Off-CPU 火焰图都采集一下，正常情况下它们的差异会比较大, 如果两张火焰图长得差不多, 那么通常认为 CPU 被其它进程抢占 了。

火焰图分析技巧 有：

• 轴代表调用栈的深度（栈桢数），用于表示函数间调用关系：下面的函数是上面函数的父函数。
• 横轴代表调用频次，一个格子的宽度越大，越说明其可能是瓶颈原因。
• on-cpu 火焰图适合分析 cpu 占用高的问题函数 ，off-cpu 火焰图适合解决阻塞和锁抢占问题。

火焰图横向先后顺序是为了聚合，跟函数间依赖或调用关系无关；火焰图各种颜色是为方便区分，本身不具有特殊含义。

生成火焰图

生成和创建火焰图需要如下三个步骤：

1. 采集堆栈
2. 折叠堆栈
3. 生成火焰图

生成火焰图

流程	描述	使用脚本
采集堆栈。采集cpu tick 例如1000HZ	使用trace工具抓取程序的运行堆栈	perf/systemtap/dtrace
折叠堆栈。堆栈采集的时间，结束时间等	trace 工具抓取的系统和程序运行每一时刻的 堆栈 信息, 需要对他们进行分析组合, 将重复的堆栈累计在一起, 从而体现出负载和关键路径	FlameGraph 中的 stackcollapse 程序
生成火焰图 （展示信息用的）	分析 stackcollapse 输出的堆栈信息生成火焰图	flamegraph.pl

生成火焰图，需要安装火焰图FlameGraph脚本。 Brendan D. Gregg 的 Flame Graph 工程实现了 一套生成火焰图的脚本 。Flame Graph 项目位于 GitHub上。

https://github.com/brendangregg/FlameGraph
# 使用码云的链接
git clone https://gitee.com/mirrors/FlameGraph.git
# 查看帮助
./FlameGraph/flamegraph.pl -h

不同的 trace 工具抓取到的信息不同, 因此 Flame Graph 提供了一系列的 stackcollapse（堆栈折叠） 工具：

stackcollapse（堆栈折叠） 工具	描述
stackcollapse.pl	for DTrace stacks
stackcollapse-perf.pl	for Linux perf_events “perf script” output
stackcollapse-pmc.pl	for FreeBSD pmcstat -G stacks
stackcollapse-stap.pl	for SystemTap stacks
stackcollapse-instruments.pl	for XCode Instruments
stackcollapse-vtune.pl	for Intel VTune profiles
stackcollapse-ljp.awk	for Lightweight Java Profiler
stackcollapse-jstack.pl	for Java jstack(1) output
stackcollapse-gdb.pl	for gdb(1) stacks
stackcollapse-go.pl	for Golang pprof stacks
stackcollapse-vsprof.pl	for Microsoft Visual Studio profiles

火焰图数据采集工具perf

系统级性能优化通常包括两个阶段： 性能剖析 （performance profiling）和 代码优化 ：

1. 性能剖析的目标是寻找性能瓶颈，查找引发性能问题的原因及热点代码。
2. 代码优化的目标是针对具体性能问题而优化代码或编译选项，以改善软件性能。

一般在工作中比较关心的是性能瓶颈，特别是算法。当在系统全功能启动的时候，算法一般需要将设备的性能用到极限，而在这个过程中不免出现各类性能上的瓶颈。此时需要分析自身的一些性能瓶颈在什么地方，就可以用到专门的性能分析工具 perf 。

perf 命令(performance profiling的缩写), 它是 Linux 系统原生提供的性能分析工具, 会返回 CPU 正在执行的函数名以及调用栈(stack)。

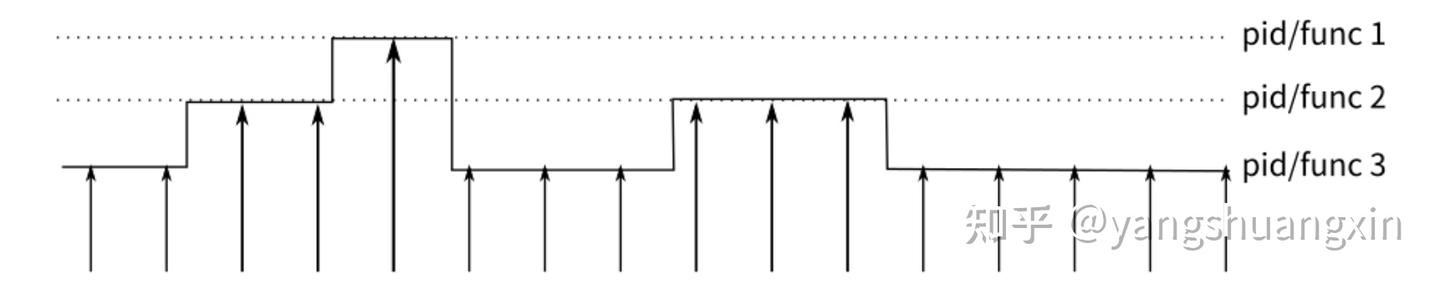

perf的原理是每隔一个固定的时间，就在CPU上（每个核上都有） 产生一个中断 ，在中断上看看，当前是哪个pid，哪个函数，然后给对应的pid和函数加一个统计值，这样就知道CPU有百分几的时间在某个pid，或者某个函数上了：

perf采集

可以1秒采集99次，也可以1秒采集1000次，但是采样次数越高容易影响程序性能。运行时间越多的函数，被时钟中断击中的机会越大，从而推测， 那个函数（或者pid等）的CPU占用率就越高 。

如果某个进程运气特别好，它每次都刚好躲过你发起探测的位置（这时候就需要考虑提高采样频率），统计结果可能就完全是错的了。这是所有采样统计都有可能遇到的问题。

# 安装perf 需要root权限（比如Ubuntu通过sudo su切换到root权限），perf 采集的时候也需要root的权限
apt install linux-tools-common
# 可能还需要安装linux-tools-generic和linux-cloud-tools-generic
apt install linux-tools-generic
apt install linux-cloud-tools-generic
# 测试perf是否可用， 没有报错则在执行的目录产生perf.data
perf record -F 99 -a -g -- sleep 10
# 查看帮助文档
perf -h

perf 常用的5个命令：

• perf list：查看当前软硬件环境支持的性能事件
• perf stat：分析指定程序的性能概况
• perf top：实时显示系统/进程的性能统计信息
• perf record ：记录一段时间内系统/进程的性能事件
• perf report ：读取perf record生成的perf.data文件，并显示分析数据（生成火焰图用的采集命令）

perf record -h 可以查看perf record命令选项，常用的有：

• -e ：指定性能事件（可以是多个，用,分隔列表）
• -p ：指定待分析进程的 pid（可以是多个，用,分隔列表）
• -t ：指定待分析线程的 tid（可以是多个，用,分隔列表）
• -u ：指定收集的用户数据，uid为名称或数字
• - a ：从所有 CPU 收集系统数据
• -g ：开启 call-graph (stack chain/backtrace) 记录（backtrace调试功能的实现原理就是 利用函数调用栈中的信息来追踪程序执行的路径和调用关系 ）
• -C ：只统计指定 CPU 列表的数据，如：0,1,3或1-2
• -r ：perf 程序以SCHED_FIFO实时优先级RT priority运行。这里填入的数值越大，进程优先级越高（即 nice 值越小）
• -c ： 事件每发生 count 次采一次样
• -F ：每秒采样 n 次
• -o ：指定输出文件output.data，默认输出到 perf.data

perf report -h 可以查看perf report命令选项，常用的有：

• -i, --input input file name，可以指定要分析的文件名，默认perf.data

// 示例代码
#include <stdio.h>
void func_d()
{
    for (int i = 5 * 10000; i--;);
}
void func_a()
{
    for (int i = 10 * 10000; i--;);
    func_d();
}
void func_b()
{
    for (int i = 20 * 10000; i--;);
}
void func_c()
{
    for (int i = 35 * 10000; i--;);
}
int main(void)
{
    printf("main into\n");
    while (1)
    {
        for (int i = 30 * 10000; i--;);
        func_a();
        func_b();
        func_c();
    }
    printf("main end\n");
    return 0;
}

进行编译和执行：

gcc -o test test.c
./test &
# 通过top指令查看test的pid，然后进行perf采集
perf record -F 99 -p 12345 -g -- sleep 30
# perf record 表示采集系统事件, 没有使用 -e 指定采集事件, 则默认采集 cycles(即 CPU clock 周期)
# -F 99 表示每秒 99 次
#  -p 12345是进程号, 即对哪个进程进行分析
# -g 表示记录调用栈
# sleep 30 则是持续 30 秒

-F 指定采样频率为 99Hz(每秒99次), 如果 99次 都返回同一个函数名, 那就说明 CPU 这一秒钟都在执行同一个函数, 可能存在性能问题。

运行后会产生一个庞大的文本文件，如果一台服务器有 16 个 CPU, 每秒抽样 99 次, 持续 30 秒, 就得到 47,520 个调用栈, 长达几十万甚至上百万行。

然后可以通过 perf report -n --stdio 命令可以统计每个调用栈出现的百分比, 然后从高到低排列。通过 perf report 命令可以展示采样记录，重要参数如下：

• Samples：采样个数
• Event count：系统总共发生的事件数
• Symbol：函数名，其中 [.] 表示用户空间函数，[k] 表示内核函数
• Shared Objec：函数所在的共享库或所在的程序
• Command：进程名
• Self：该函数的 CPU 使用率
• Children：该函数的子函数的 CPU 使用率

使用 perf script 工具对 perf.data 进行解析，将解析出来的信息存下来, 供生成火焰图。用 stackcollapse-perf.pl 将 perf 解析出的内容 perf.unfold 中的符号进行折叠。

# 生成折叠后的调用栈
perf script -i perf.data &> perf.unfold
# 生成火焰图需要的统计信息
./FlameGraph/stackcollapse-perf.pl perf.unfold &> perf.folded
# 最后生成 svg 图-绘制火焰图
./FlameGraph/flamegraph.pl perf.folded > test_oncpu.svg

# 也可以使用管道将上面的流程简化为一条命令
perf script | ./FlameGraph/stackcollapse-perf.pl | ./FlameGraph/flamegraph.pl > yangshuangxin_oncpu.svg

perf script默认是输入perf.data，如果需要指明输入数据用perf script -i xxx

火焰图的解析

用浏览器打开火焰图进行分析，火焰图是基于 stack 信息生成的 SVG 图片, 用来展示 CPU 的调用栈。

y 轴表示调用栈, 每一层都是一个函数。 调用栈越深, 火焰就越高, 顶部就是正在执行的函数, 下方都是它的父函数。x 轴表示抽样数， 如果一个函数在 x 轴占据的宽度越宽， 就表示它被抽到的次数多，即执行的时间长。

x 轴不代表时间, 而是所有的调用栈合并后, 按字母顺序排列的。

火焰图就是看顶层的哪个函数占据的宽度最大，只要有 “平顶”(plateaus)，就表示该函数可能存在性能问题。颜色没有特殊含义, 因为火焰图表示的是 CPU 的繁忙程度, 所以一般选择暖色调。

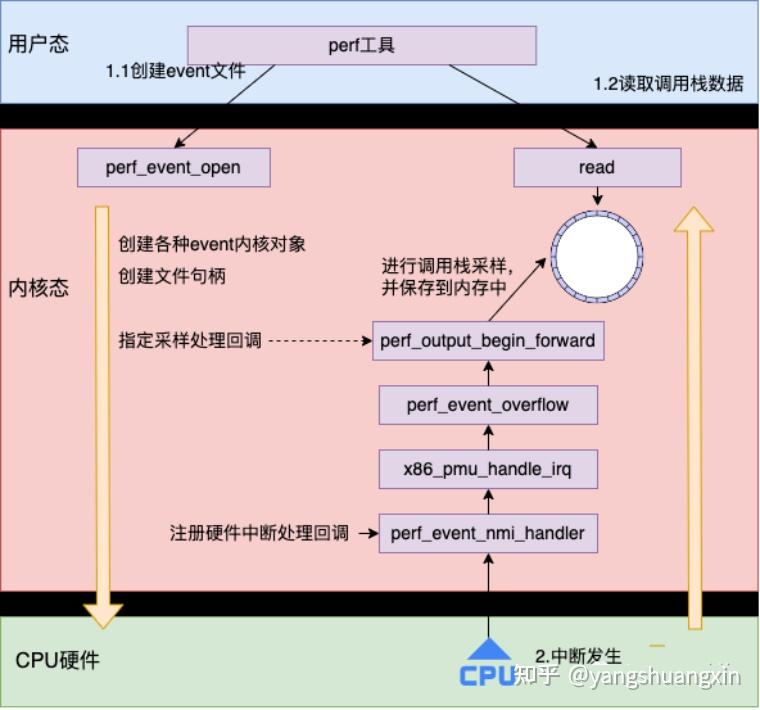

perf在采样的过程大概分为两步，第一步是调用 perf_event_open 来打开一个 event 文件；第二部是调用 read、mmap等系统调用读取内核采样回来的数据。整体的工作流程图大概如下：

perf采集数据

火焰的每一层都会标注函数名，鼠标悬浮时会显示完整的函数名、抽样抽中的次数、占据总抽样次数的百分比。

在某一层点击，火焰图会水平放大，该层会占据所有宽度，显示详细信息。 左上角会同时显示"Reset Zoom "，点击该链接，图片就会恢复原样。

两种情况下，无法画出火焰图，需要修正系统行为：

• 调用栈不完整 。当调用栈过深时，某些系统只返回前面的一部分（比如前10层）。
• 函数名缺失 。有些函数没有名字，编译器只用内存地址来表示（比如匿名函数）有些函数没有名字，有些函数在编译时被 优化 了，在火焰图上也不会体现。

所有画出正确的火焰图， 先不要做编译优化，很多函数被优化后，是分析不出的 。

off-cpu火焰图

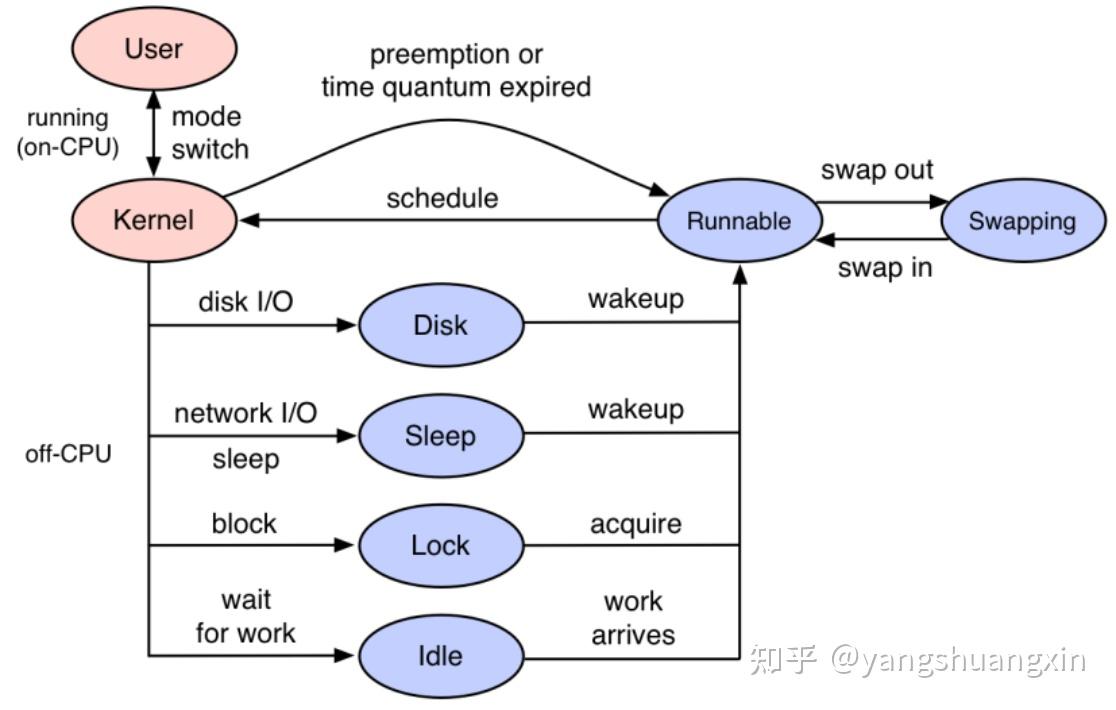

off-cpu火焰图是分析阻塞、锁等问题的，cpu占用率太低无法充分利用cpu的性能。

off-cpu

off-cpu火焰图采集如下：

# 需要在root权限下使能
echo 1 > /proc/sys/kernel/sched_schedstats
# 当阻塞的次数比较多的时候，采集的数据量非常大，所以需要注意采集时间（一般情况30秒左右差不多了）
perf record -e sched:sched_stat_sleep -e sched:sched_switch -e sched:sched_process_exit -p 23509  -g -o perf.data.raw sleep 30

perf inject -v -s -i perf.data.raw -o perf.data

• sched:sched_stat_sleep：进程主动放弃 CPU 而进入睡眠的等待事件
• sched:sched_switch：进程由于I/O和锁等待等原因被调度器切换而进入睡眠的等待事件
• sched:sched_process_exit：进程的退出事件

perf inject -v -s 的含义是：

• -v：表示启用详细模式，会输出更多的调试信息，可帮助排查问题。
• -s：表示显示 symbol 表示。在分析性能数据时，symbol 表示是将地址映射到具体函数或符号名称的过程。

这两个选项主要用于在使用 perf inject 命令时提供更多的调试信息和功能，以便更好地理解和分析性能数据。

# off-cpu生成火焰图
perf script -F comm,pid,tid,cpu,time,period,event,ip,sym,dso,trace | awk '
    NF > 4 { exec = $1; period_ms = int($5 / 1000000) }
    NF > 1 && NF <= 4 && period_ms > 0 { print $2 }
    NF < 2 && period_ms > 0 { printf "%s\n%d\n\n", exec, period_ms }' | \
    ./FlameGraph/stackcollapse.pl | \
    ./FlameGraph/flamegraph.pl --countname=ms --title="Off-CPU Time Flame Graph" --colors=io > yangshuangxin_offcpu.svg
